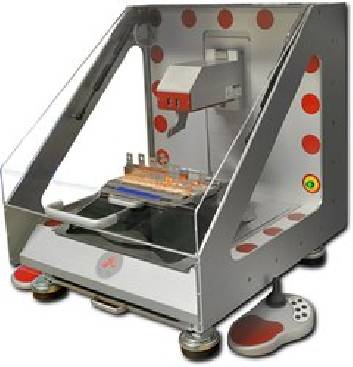

Le modèle CONDOR 150-4HF est capable de mesurer des forces de 500kgf en shear (standard) et Push/Pull (option). C’est l’outil indispensable pour la mise en œuvre d’essais sur des modules de puissance IGBT.

Compte tenu des forces mesurées l’outil est équipé de sécurités et en particulier d’un capot de protection.

XPC031504: CONDOR 150-4HF base

• Dimensions : (550 x 582 x 595) mm
• Poids : 95 kg
• Déplacements X, Y 120 mm, Z 190 mm
• Résolution 1,0 μm
• Vitesse 5 mm/s
• Force maximale : 500 kgf en Y, 100 kgf en X,Z , en option 500 kgf en Z
• Work holder : 5 bar (Festo Pun 6)
• Rotation : 90° de rotation gauche et droite

XPC013003: Z stage motor assembly for CONDOR 150-4HF

• Déplacement Z : 190mm
• Résolution : 1,0µm
• Vitesse : 5mm/s
• Force maximale : 500kgf

XMS011000: Shear Measurement Unit (SMU) 500 kgf

• Gamme de force : 31,25 kgf / 62,5 kgf / 125 kgf / 250 kgf / 500 kgf
• Précision de mesure du capteur : 1%

XML011000: Lift Measurement Unit (LMU) 500 kgf

• Gamme de force : 31,25 kgf / 62,5 kgf / 125 kgf / 250 kgf / 500 kgf
• Précision de mesure du capteur : 1%
