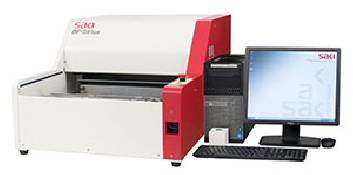

SAKI BF-SIRIUS
L’équipement d’inspection optique BF-Sirius répond parfaitement au besoin d’inspection en ligne de cartes electroniques à forte intégration.
Comme toutes les machines Saki, l’inspection ne s’arrête pas aux composants SMD, le contrôle peut être étendu aux taversants ainsi qu’à leur soudure.
Avec un temps d’acquisition et d’inspection global de 18 secondes pour une carte complète de 460x 500 mm, le BF Sirius offre une capacité de production très importante.
Principales caracteristiques.
- Résolution: 18 µm
- Acquisition: caméra linéaire de couleur
- Système d’éclairage: Multi-lighting co-axial
- Optique: de type télécentrique
- Taille de carte type M : 50 x 50 à 460 x 500 mm
- Epaisseur: 0,6 à 2,5 mm
- Hauteur de dégagement : Top 40 mm et Bottom 60 mm
- Temps d’acquisition: Environ 10 s (pour une carte de 460 x 500 mm)
- Temps d’inspection: Environ 18 s (460 x 500 mm – acquisition + inspection)
- Temps d’inspection : Présence / absence, polarité, pont, manque soudure, insuffisance soudure, patte levée, composant levé, marquage, position, décalage, etc….
