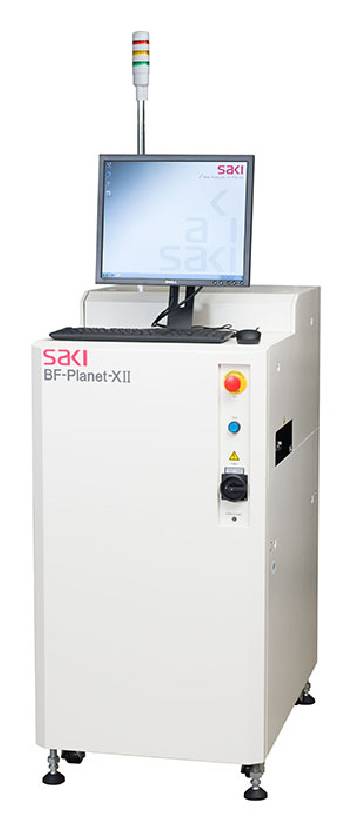

La nouvelle machine automatique d’inspection optique  en ligne SAKI BF-PLANET X2, grâce à sa résolution de 10 µm, répond parfaitement aux besoins d’inspection en ligne de cartes électroniques de type CMS à très forte intégration (jusqu’aux chips 01005) .
Comme toutes les machines Saki, l’inspection ne s’arrête pas aux composants CMS,  le contrôle peut être étendu aux traversants ainsi qu’à leurs soudures.
Avec un temps d’acquisition et d’inspection global de 18 secondes pour une carte complète de 250x 330 mm, le BF- PLANET X2  offre une capacité de production très importante.

Principales caractéristiques.

• Résolution: 10  µm
• Acquisition : caméra linéaire couleur
• Système d’éclairage:  Multi-lighting co-axial
• Optique: de type  télécentrique
• Taille de cartes type M : 50 x 60 à 250 x 330 mm
• Epaisseur : 0,6 à 3,2 mm
• Hauteur de dégagement : Top 40 mm et Bottom 40 mm
• Temps d’acquisition : Env 9 sec (pour une carte de 250 x 330 mm)
• Temps d’inspection : Env 18 sec (pour une carte de 250 x 330 mm – temps global acquisition + inspection)
• Types d’inspections : Présence/absence, polarité, pont, manque soudure, insuffisance soudure, patte levée, composant levé, marquage, position, décalage , etc…
