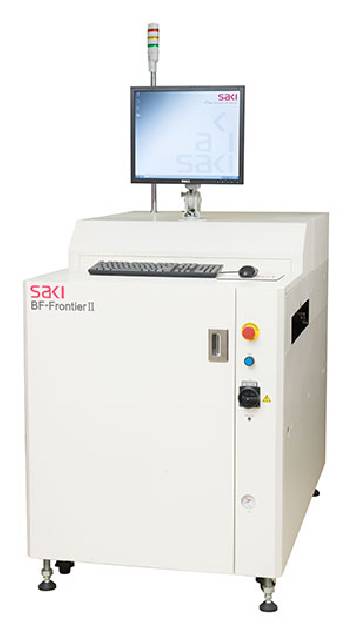

La nouvelle machine automatique d’inspection optique  en ligne SAKI BF-FRONTIER 2, répond parfaitement aux besoins d’inspection en ligne de cartes électroniques de grande taille de type CMS à forte intégration  (jusqu’aux chips 0201).
Comme toutes les machines Saki, l’inspection ne s’arrête pas aux composants CMS,  le contrôle peut être étendu aux traversants ainsi qu’à leurs soudures.
Avec un temps d’acquisition et d’inspection global de 21 secondes pour une carte complète de 460x 500 mm, le BF- FRONTIER 2 offre une capacité de production très importante.

Principales caractéristiques.

• Résolution: 18  µm
• Acquisition : caméra linéaire couleur
• Système d’éclairage:  Multi-lighting co-axial
• Optique: de type  télécentrique
• Taille de cartes type M : 50 x 60 à 460 x 500 mm
• Epaisseur : 0,6 à 3,2 mm
• Hauteur de dégagement : Top 40 mm et Bottom 40 mm
• Temps d’acquisition : Env 10 sec (pour une carte de 460 x 500 mm)
• Temps d’inspection : Env 21 sec (pour une carte de 460 x 500 mm – temps global acquisition + inspection)
• Types d’inspections : Présence/absence, polarité, pont, manque soudure, insuffisance soudure, patte levée, composant levé, marquage, position, décalage , etc…
