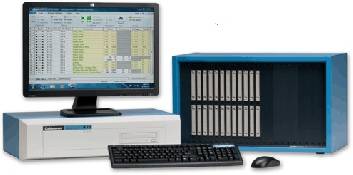

Les testeurs CABLESCAN série 90 basse tension est un système modulaire piloté par un logiciel embarqué sur PC . Le testeur Cablescan 90 permets de tester , d’analyser et d’apporter une aide au montage des faisceaux électriques. La gamme se décline sur plusieurs configurations possibles.

Les châssis S
SERIE 90-S9 : capacité de 9 cartes scanner de 128 points
SERIE 90-S32 : capacité de 32 cartes scanner de 128 points .
Ces modèles sont également extensible avec des boitiers additionnels de 9 ou 32 cartes pouvant aller jusqu’à 131072 points.

Les chassis L
SERIE 90L4 : capacité de 4 cartes scanner de 128 points
SERIE 90L8 : capacité de 8 cartes scanner de 128 points

Principales caractéristiques

• Extension jusqu’à  131072 points pour les modèle 90-S9 et 90-S32
• Gestion de test par programmation
• Continuité : 2 Fils (1.0 Ohm à 50.0 kOhms) / 4 Fils (1.0 Ohm à 50.0 kOhms)
• Non Continuité : 10 Ohm à 9.5 MOhms
• Courant de test : 0.512 mA à 5.12 mA
• Tension de test: 5VDC ou 200 mVDC
• Test Résistance : 1.11 Ohm à 8.64 MOhms
• Test Capacitive : 1.11 nF à 9.09 mF/ V Précision Cap : 5.56 pF à 9.09 mF
• Test Diode : Chute de tension 55.6 mV à 4.36 V (±10%)
• Temps de maintien : de 1 us à 1 min
• Temps de test : Continuité 500 points/sec / Composant 50 points/sec
• Alimentations : 100-126 VAC @ 60Hz ou 208-252 VAC @ 50Hz
